Lampadaires LEDsont des lampes d'éclairage à semi-conducteurs, qui utilisent-des diodes électroluminescentes comme source lumineuse.Parce qu'il s'agit d'une source de lumière froide -à l'état solide, elle présente les caractéristiques de protection de l'environnement, d'absence de pollution, de faible consommation d'énergie, d'efficacité lumineuse élevée et de longue durée de vie. La différence entre les lampadaires à LED et les lampadaires conventionnels à haute-nano-lampe est que les lampadaires à LED à haute-puissance adoptent une alimentation CC à basse-tension comme leur haute source, et sont des diodes lumineuses blanches à haut rendement-composées de LED bleues de puissance à base de GaN-et de luminophores jaunes. Ils sont très efficaces, sûrs, économes en énergie-et respectueux de l'environnement. Longue durée de vie, vitesse de réponse rapide, indice de rendu des couleurs élevé et autres avantages uniques, peuvent être largement utilisés dans l'éclairage routier urbain. Le couvercle extérieur peut être constitué d'un tube en PC, d'une résistance à haute température jusqu'à 135 degrés, d'une résistance à basse température jusqu'à -45 degrés.
Les lampadaires LED haute-puissance désignent les lampadaires LED d'une puissance supérieure à 30 watts ;

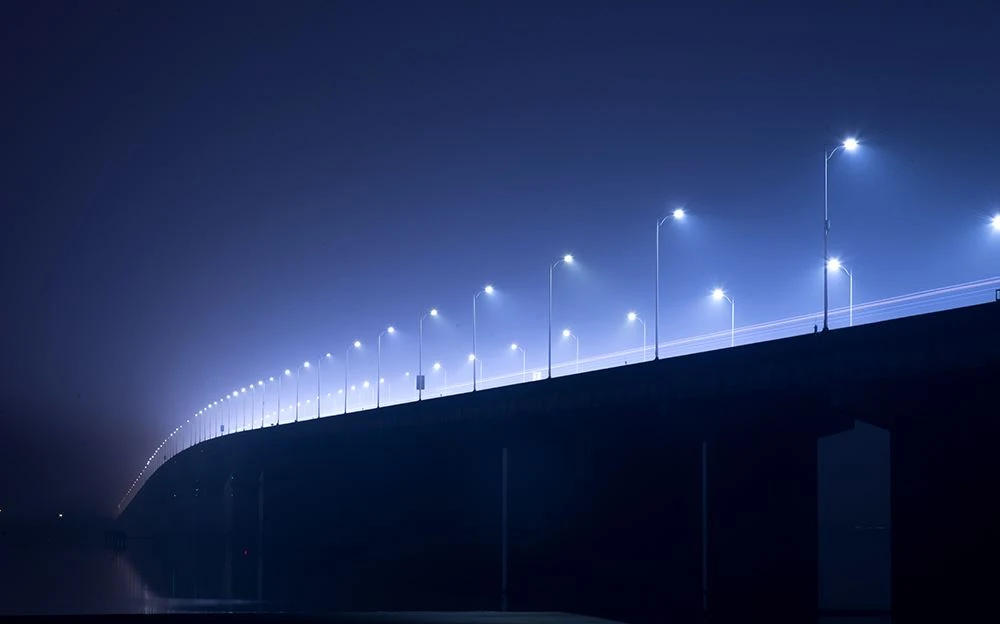

Lieux d'application pour les lampadaires LED haute-puissance : routes urbaines, trottoirs, places, écoles, parcs, cours, zones résidentielles, usines et autres lieux nécessitant un éclairage extérieur.
Avantages des lampadaires LED :
1. La lumière du lampadaire à led est unidirectionnelle, sans diffusion, pour assurer l'efficacité lumineuse;
2. La conception optique unique du lampadaire à led irradie la lumière dans la zone requise, améliore l'efficacité lumineuse et atteint l'objectif d'économie d'énergie
3. Le rendu des couleurs de la lumière des lampadaires à LED est bien supérieur à celui des lampes à incandescence. L'indice de rendu des couleurs des lampes à incandescence est d'environ 20 et l'indice de rendu des couleurs des lampadaires à LED est supérieur à 80, ce qui permet d'obtenir la même luminosité visuellement et psychologiquement. L'éclairement des lampadaires à LED est en moyenne supérieur à celui des lampes à incandescence. La lampe est réduite de plus de 20 % ;
4. Le lampadaire à LED a une faible décroissance, moins de 3% en un an, et il peut toujours répondre aux exigences d'éclairage pour une utilisation sur route après dix ans d'utilisation;
5. Le lampadaire à led est doté d'un dispositif d'économie d'énergie- à contrôle automatique, qui permet d'obtenir la plus grande réduction de puissance possible et d'économiser de l'énergie dans différentes conditions d'éclairage à différents moments ;
6. Longue durée de vie, fournissant 3 à 5 ans d'assurance qualité ;
7. La qualité est fiable, tous les composants à haute capacité de freinage sont utilisés et chaque perle de lampe à LED a une protection séparée contre les surintensités, il n'y a donc pas besoin de s'inquiéter des dommages.
Indicateurs techniques de lampadaires à LED
The current standard of LED street lights is generally 0.48 for the average illuminance of the road surface illuminance uniformity, and the spot ratio is 1:2, which is in line with the road illuminance. In fact, the 1/2 center light class reaches 25LUX, the 1/4 center light intensity reaches 15LUX, the lowest light intensity at 16 meters away is 4LUX, and the overlapping light intensity is about 6LUX. At present, the street lamp lens material on the market is an improved optical material, with transmittance >=93 pour cent, résistance à la température -38— plus 90 degrés et taux de jaunissement UV sans changement pendant 30,000 heures. Il a de très bonnes perspectives d'application dans le nouvel éclairage urbain. La profondeur de la gradation, la couleur et les autres caractéristiques ne changeront pas en raison de la gradation.
Pour développer des éclairages publics à LED, vous devez prêter attention aux aspects suivants :
★A. L'amélioration du flux lumineux doit également être améliorée par rapport au niveau de base de la technologie épitaxiale LED haute-puissance et de la technologie des puces.
La méthode de fabrication de LED blanches à la maison et à l'étranger consiste à placer d'abord la puce LED sur le substrat emballé, à la lier avec du fil d'or, puis à enduire le phosphore YAG autour de la puce, puis à l'encapsuler avec de la résine époxy. La résine protège non seulement la puce, mais fonctionne également comme un condenseur. La lumière bleue émise par la puce LED frappe la couche de phosphore environnante et est diffusée, réfléchie et absorbée plusieurs fois, et finalement émise vers l'extérieur. Le pic de la raie spectrale de la LED (bleu) est à 465 nm et la largeur de la demi-valeur est de 30 nm. Une partie de la lumière bleue émise par la LED excite la couche de phosphore YAG jaune, la faisant émettre de la lumière jaune (la valeur maximale est de 555 nm), une partie de la lumière bleue est émise directement ou après réflexion, et la lumière qui atteint finalement l'extérieur est lumière bleue et jaune, c'est-à-dire lumière blanche. La technologie FlipChip (FlipChip) peut obtenir une émission de lumière plus efficace que la technologie d'emballage de puce LED traditionnelle. Cependant, si une couche réfléchissante n'est pas ajoutée sous l'électrode de la couche électroluminescente-de la puce pour réfléchir l'énergie lumineuse gaspillée, cela entraînera environ 8 % de perte de lumière. Par conséquent, une couche réfléchissante doit être ajoutée au matériau de la plaque inférieure. La lumière sur le côté de la puce doit également être réfléchie par la surface du miroir du dissipateur thermique pour augmenter le taux de sortie de lumière de l'appareil. De plus, une couche de matériau silicone doit être ajoutée entre le substrat en saphir (Sapphire) de la puce retournée et la surface de liaison du guide de lumière en résine époxy pour améliorer l'indice de réfraction de la lumière émise par la puce. Grâce à l'amélioration de la technologie de conditionnement optique, le taux d'extraction de la lumière (flux lumineux) des dispositifs LED haute-puissance peut être considérablement amélioré.
★B. Optimiser la conception des équipements d'éclairage à LED pour améliorer la qualité d'utilisation des LED.
Therefore, it is particularly urgent to study the secondary optical light distribution design of high-power LED light sources to meet the light distribution needs of large-area projection and flood lighting. Through the secondary optical design technology, the design of additional reflecting cups, multiple optical lenses and aspheric light-emitting surface can improve the light extraction efficiency of the device. The traditional light source irradiation direction is 360°, the lamp relies on the reflector to reflect most of the light to a specific direction, only about 40% of the light reaches the road directly through the glass cover, and the other light is projected out of the lamp through the lamp reflector. , The efficiency of the reflector of the lamp is generally only 50%~60%, so about 60% of the light output is in the lamp, which is projected on the road after a loss of 30%~40%. A large part of the light output of the light source is limited to the internal heating and consumption of the lamp. Most of the light of the LED lamp is front light, which can achieve >Efficacité lumineuse de 95 %. C'est l'une des caractéristiques importantes des LED qui les distinguent des autres sources lumineuses. Si cette caractéristique ne peut pas être bien utilisée, les avantages des LED seront grands. remise. Étant donné que la plupart des lampes LED haute-puissance sont assemblées avec plusieurs puces LED, nous devons éclairer autant de sources lumineuses dans différentes directions. Nous jouons pleinement les caractéristiques du boîtier global de la puce et utilisons des lentilles pour le résoudre. Grâce à sa conception optique, il est équipé de différentes courbes convexes en fonction des différents besoins. , S'appuyant sur l'objectif pour distribuer la lumière dans différentes directions, pour garantir que le grand angle de lumière peut atteindre 120 degrés ~ 160 degrés, et le petit peut concentrer la lumière dans les 30 degrés. Une fois l'objectif finalisé, le même type de lampes peut être garanti selon les prémisses du processus de production. Les caractéristiques de distribution lumineuse des deux ont atteint le même niveau. Il est tout à fait possible de faire en sorte que les lampadaires à LED répondent au type d'éclairage Batwing requis par les normes d'éclairage routier grâce à des essais répétés et à une synthèse continue de l'expérience. Les éclairages de tunnel, les lampadaires et l'éclairage général ont atteint les exigences d'éclairage de leurs lieux d'application respectifs.
★C. La dissipation de la chaleur est un problème clé que les lampadaires à LED doivent résoudre.
Comme nous le savons tous, la LED est un appareil optoélectronique. Au cours de son processus de fonctionnement, seulement 15 à 25 % de l'énergie électrique est convertie en énergie lumineuse, et le reste de l'énergie électrique est presque converti en énergie thermique, ce qui augmente la température de la LED. Dans les LED haute-puissance, la dissipation thermique est un gros problème. Par exemple, si une LED blanche de 10 W a une efficacité de conversion photoélectrique de 20 %, 8 W d'énergie électrique sont convertis en chaleur. Si aucune mesure de dissipation thermique n'est prise, la température centrale de la LED haute - puissance augmentera rapidement, lorsque sa température de jonction (TJ) Lorsque la température dépasse la température maximale autorisée (généralement 150 degrés), la haute { {8}}Le voyant d'alimentation sera endommagé en raison d'une surchauffe. Par conséquent, dans la conception de lampes LED haute-puissance, le travail de conception le plus important est la conception de la dissipation thermique. En raison des exigences de luminosité élevées des lampadaires à LED, l'environnement d'utilisation est relativement difficile, si la dissipation thermique n'est pas bien résolue, cela entraînera rapidement le vieillissement des LED et diminuera la stabilité. Un lampadaire utilisant une lampe au sodium haute pression de 250 W, grâce à une technologie mature et à un bon contrôle de la dissipation thermique, même s'il fonctionne pendant 5000 heures, la décroissance de la lumière est encore très faible. Réverbères à LED haute - puissance dans les mêmes conditions, si la dissipation thermique n'est pas bien résolue, la décroissance de la lumière sera grande. Les méthodes de dissipation thermique des lampadaires LED comprennent principalement : la dissipation thermique par convection naturelle, la dissipation thermique forcée par un ventilateur supplémentaire, le caloduc, la dissipation thermique du caloduc en boucle et la dissipation thermique uniforme de la plaque de température. La méthode de dissipation thermique forcée d'installation d'un ventilateur a un système compliqué et une faible fiabilité, et la méthode de dissipation thermique du caloduc et de la plaque à température uniforme est coûteuse.
★D. Les lampadaires à LED choisiront à terme une installation et une maintenance modulaires.
Les lampes au sodium à haute pression les plus -utilisées sur la route, les ballasts internes et les autres composants ne sont pas faciles à endommager, la plupart des raisons de ne pas s'allumer sont les dommages de la source lumineuse, la méthode d'entretien n'a besoin que d'être remplacée la source lumineuse. Un opérateur qualifié peut effectuer personnellement-des opérations de haut niveau. Cependant, les lampadaires à LED ont de nombreux composants internes. À l'exception de la source lumineuse (puce), des dommages à d'autres pièces empêcheront la puce de s'allumer. Par conséquent, sur les lieux, il est impossible de déterminer immédiatement la cause des dommages causés au lampadaire à LED. Si le lampadaire LED ne s'allume pas, le lampadaire LED doit être retiré et renvoyé à l'usine pour divers tests. Cette façon de remplacer les lampadaires à LED est très encombrante. La version finale du développement des lampadaires LED est d'évoluer vers la modularité. La source lumineuse, l'électricité, etc. sont toutes remplacées conformément à la connexion enfichable-, afin qu'un ouvrier qualifié puisse juger en toute indépendance de la cause du dommage et effectuer la maintenance sur site-
