Il existe de nombreuses variétés de dispositifs à montage en surface (CMS) disponibles pour l'éclairage LED, chacune étant désignée par un nombre à quatre -chiffres. La largeur du conteneur est indiquée par les deux premiers chiffres, tandis que sa longueur est indiquée par les deux derniers chiffres. L'efficacité et les caractéristiques de l'éclairage LED sont considérablement influencées par ces variétés SMD.CMS 2835 et CMS 3030sont deux des plus fréquemment employés. Par exemple, les dimensions SMD d'une bande LED 3030 sont de 3,0 mm x 3,0 mm. Cet article approfondira les distinctions entre le SMD 2835 et le SMD 3030, en examinant leurs spécifications, leurs applications et leurs avantages.
Que sont les SMD 2835 et SMD 3030 ?
Que signifie CMS ?
Comprenons d'abord ce qu'est le SMD avant d'entrer dans les détails. SMD signifie « dispositif de montage en surface », qui est un composant électronique conçu pour être fixé directement à la surface du PCB. De nombreux produits électroniques utilisent des composants CMS, tels que les systèmes d'éclairage LED.
Avec les LED CMS, vous pouvez placer une petite-diode électroluminescente directement sur un PCB, sans fils ni conducteurs. Les gens les aiment parce qu’ils sont petits, brillants et consomment peu d’énergie.
Que signifie CMS 2835 ?
Le SMD 2835 est une puce LED de 2,8 mm x 3,5 mm en forme de rectangle. Il n'y a qu'une seule puce LED dans chaque unité car il s'agit d'un package LED à puce unique-. Ces puces sont souvent utilisées dans les produits d’éclairage LED car elles fonctionnent bien, sont bon marché et efficaces. Dans les bandes LED, les ampoules et autres appareils d’éclairage nécessitant de nombreuses petites LED efficaces, ce style est populaire. Souvent, les puces SMD 2835 sont moins chères que les puces LED plus grosses et plus puissantes, car elles sont plus faciles à fabriquer et ne prennent pas autant de place.
Que signifie CMS 3030 ?
Le SMD 3030 est une puce LED carrée de 3,0 mm x 3,0 mm. Il s'agit d'un package LED multi-qui comporte plusieurs puces LED dans une seule unité, regroupées selon un motif de grille sur une base pour améliorer le rendement lumineux et l'efficacité. Parce qu'elles durent longtemps, consomment peu d'énergie et produisent beaucoup de lumière, les LED SMD 3030 sont souvent utilisées dans une large gamme de dispositifs d'éclairage, de l'éclairage industriel à l'éclairage public en passant par l'éclairage domestique.

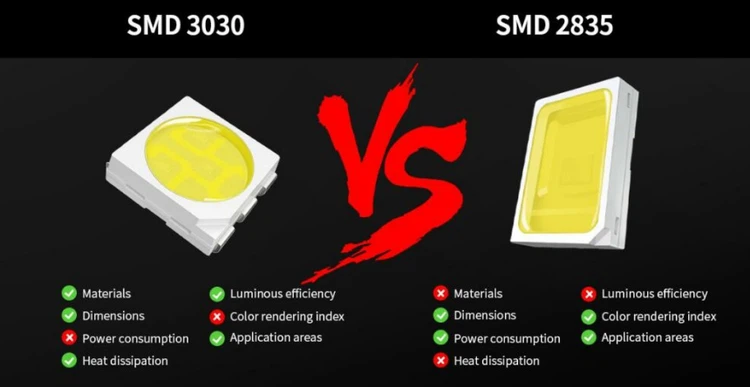

CMS 2835 VS. SMD 3030 : caractéristiques et spécifications
CMS 2835 et CMS 3030sont les LED SMD les plus courantes. Nous comparerons les caractéristiques et les spécifications techniques de ces deux types de CMS pour vous aider à choisir.
Ressources
La qualité et la durabilité des patchs LED dépendent de leurs matériaux. La puce 2835 utilise un support PCT, tandis que la 3030 utilise un support EMC. Les supports CEM sont créés à l'aide d'une approche die-, qui est moins chère, mais le matériau PCT a une faible fluidité, ce qui rend le moulage par injection difficile et nécessite un emboutissage. EMC peut recevoir 3 W, alors que PCT ne peut obtenir que 1 W. Par conséquent, la puce 3030 a une meilleure conductivité thermique et une meilleure résistance à la température que la puce 2835.
Mesures
La taille des LED SMD est importante pour l'installation et la compatibilité avec les luminaires actuels.
Les LED SMD 2835 sont petites par rapport aux autres types SMD, avec une taille rectangulaire typique de 2,8 × 3,5 mm. Compactes et adaptables, les LED SMD 2835 peuvent être utilisées dans de nombreuses applications d'éclairage.
En comparaison, le SMD 3030LED est plus grand avec un carré de 3,0 x 3,0 mm. Ils ont un meilleur refroidissement et une meilleure gestion de l’énergie mais prennent plus de place.
La différence peut paraître minime, mais elle peut affecter les applications-à espace limité.
Utilisation du pouvoir
Le SMD 2835 est connu pour sa faible consommation d'énergie. Ils consomment moins d'énergie et fonctionnent à des tensions inférieures à celles des autres CMS. Cela les rend idéaux pour un éclairage-économe en énergie. En raison de leur taille et de leur luminosité, les LED SMD 3030 peuvent nécessiter plus d'électricité.
Les parenthèses PCT reflètent bien plus que l'EMC. La plupart des lampes minières et industrielles à haut rendement-, y compris les types de 200 lm/W, utilisent 2 835 puces.
Éclairage efficace
L'efficacité lumineuse est la lumière générée par unité de puissance. Ceci doit être pris en compte lors de l’évaluation des lumières LED.
Grâce à son efficacité lumineuse de 120 à 150 lumens par watt (lm/W), le SMD 2835 peut convertir l'énergie électrique en lumière. produit beaucoup de lumière pour sa taille et sa puissance.
En raison de leur efficacité lumineuse élevée (150-180 lm/W), les LED SMD 3030 convertissent mieux l'énergie électrique en lumière que les LED SMD 2835. En raison de leur taille, ils conviennent aux projecteurs et aux ampoules LED haute-puissance.
Perte de chaleur
La durée de vie et le fonctionnement des lumières LED dépendent de la dissipation thermique. Si une LED génère trop de chaleur sans une dissipation suffisante, sa durée de vie et ses performances peuvent en souffrir. Les LED SMD 3030 dissipent mieux la chaleur que les LED 2835. La taille plus grande du boîtier du SMD 3030 améliore la dissipation thermique, diminue la température de fonctionnement des LED et augmente la durée de vie. La base en céramique du SMD 2835 transfère efficacement la chaleur de la puce LED, garantissant un fonctionnement stable et une durée de vie prolongée.
Indice de rendu des couleurs
L'indice de rendu des couleurs (IRC) d'une source lumineuse se compare à la lumière naturelle pour déterminer l'efficacité avec laquelle elle capture la couleur d'un objet.
Higher CRI is possible with SMD 2835 LEDs, up to 95. Standard CRI is Ra>80, et la tolérance des couleurs est<5. This shows their excellent color rendering. Ideal for art galleries and shops that need accurate color representation. SMD 3030 LEDs have a CRI of 70–90.
Domaines d'application
Les LED SMD 2835 sont utilisées dans les ampoules LED, les bandes lumineuses, les downlights, les panneaux lumineux, l'éclairage de baie, le rétroéclairage d'écran LCD, la signalisation et l'éclairage automobile en raison de leur taille compacte et de leur faible consommation d'énergie.
Lors de la sélection des puces LED, il est important de comprendre pourquoi la puce 2835 constitue souvent le meilleur choix. Vous trouverez ci-dessous ses principaux avantages pour les acheteurs et les concepteurs :
Une polyvalence inégaléeFonctionne avec une vaste gamme de produits, notamment des bandes lumineuses LED, des tubes T8, des panneaux lumineux, des downlights et bien plus encore.
Haute efficacité et luminositéOffre une efficacité lumineuse exceptionnelle (120-150 lm/W), pour des performances d'économie d'énergie-.
Excellent rendu des couleurs (IRC élevé)CRI jusqu'à 95, ce qui le rend idéal pour les applications de vente au détail, d'hôtellerie et d'affichage qui exigent une représentation précise des couleurs.
Excellent rapport coût-performanceOffre un excellent équilibre entre performances et coût, idéal pour les projets-sensibles au budget sans sacrifier la qualité.
Un approvisionnement stable et généraliséEn tant que composant standard-produit en masse-bien établi, la puce 2835 garantit une chaîne d'approvisionnement fiable et une qualité constante dans l'ensemble du secteur.
Le SMD 2835 reste le premier choix pour les applications qui nécessitent une haute densité, une lumière uniforme, une grande fiabilité et des prix compétitifs.
