L’augmentation de l’installation de lampadaires solaires dans le monde est une indication claire que la nouvelle énergie renouvelable est emballée avec de nombreux avantages. Beaucoup choisissent les technologies d’énergie solaire parce qu’elles réduisent les coûts et la consommation d’énergie et améliorent l’efficacité énergétique de l’utilisation. Lorsqu’on considère l’énergie solaire dans l’éclairage public, beaucoup de gens ne pensent qu’en termes de composants qu’ils voient. Les experts vous diront qu’il y a plus dans le système d’énergie solaire que de simples pièces. Techniquement, vous devrez concevoir un schéma de circuit de lampadaire solaire pour déterminer le flux d’électricité de la source vers les composants spécifiques.

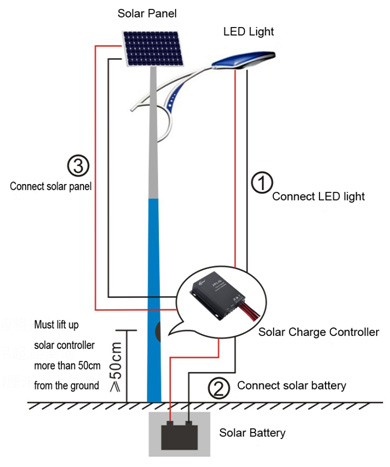

Un schéma de circuit de lampadaire solaire donne un flux schématique d’électricité provenant des panneaux solaires, passant par le contrôleur, la batterie et se terminant à la source lumineuse. Dans les zones où les lampadaires solaires fonctionnent pendant la journée, le
Un schéma de circuit de lampadaire solaire typique devrait contenir:
Panneau solaire – la source d’énergie électrique
Contrôleur de charge – contrôle le processus de charge de la batterie
Batterie – stocke l’énergie électrique
Résistance dépendante de la lumière (LDR) - également photorésistance ou photoconducteur
Banc de dispositifs électroluminescents (LED) – la source de lumière
Un interrupteur
Régulateur de tension
Câbles d’interconnexion
En général, l’ensemble du schéma de circuit comprend trois circuits: la commutation, la charge solaire et le circuit d’éclairage de la lampe.
Un lampadaire solaire autonome typique n’a pas besoin d’une ligne de transmission, d’un routage des câbles ou d’un système de gestion ou de contrôle unique. Le lampadaire indépendant a un schéma de circuit différent de ceux qui partagent la même source d’énergie solaire.
Le schéma de circuit d’éclairage public solaire est disponible sous deux formes en fonction du public. Il y a le schéma et le style graphique qui utilisent respectivement des symboles standard de l’industrie et des images de base. Vous devrez être un électricien ou quelqu’un ayant des connaissances approfondies sur le sujet pour comprendre un schéma de circuit de style schématique.
Voici quelques-uns des symboles du schéma de circuit:
Symboles de l’ampèremètre.
Symboles voltmètre.
Symboles de résistance.
Symboles de commutation.
Les symboles de la batterie
Les symboles transistors
Les symboles du condensateur
Les symboles de l’ampoule
Les symboles des cellules solaires
Les symboles de fusible
Les symboles de diode
L’utilisation d’un schéma de circuit de lampadaire solaire
Visualisation et compréhension
Dans la conception du circuit d’éclairage réel, les électriciens et les ingénieurs utilisent d’abord des schémas de circuit pour comprendre comment l’électricité circule dans l’équipement. Techniquement, ils sont utilisés dans la conception de circuits et la disposition de circuits imprimés. Les informaticiens s’appuient sur ces diagrammes pour visualiser facilement les expressions à l’aide de l’algèbre booléenne.
Les schémas de circuit sont utilisés pour montrer les différents types de composants et comment ils sont connectés entre eux. L’utilisation des symboles seuls ne suffit pas, vous aurez besoin d’une mise en page qui a été calibrée avec des paramètres cruciaux tels que les volts, la résistance, le courant et les étiquettes pour plus d’un composant.
Quelqu’un ayant des connaissances limitées en technologie solaire peut trouver facile de décrire la disposition physique des fils et la façon dont les composants se connectent à l’aide de la conception physique, des œuvres d’art ou de la mise en page et des schémas de câblage. D’un point de vue technique, un schéma de circuit serait nécessaire pour comprendre comment l’électricité circule dans la connexion et déterminer l’entretien du lampadaire solaire.
Un schéma de circuit de lampadaire solaire vous montrera le nombre de chaque composant, leurs cotes et le type de connexion (série ou parallèle). En plus d’identifier la solution la plus économique et la plus efficace pour vos besoins d’éclairage, il vous aidera également à surveiller vos coûts.
Sécurité des machines
Un schéma de circuit de lampadaire solaire vous aidera à déterminer la sécurité de l’équipement. Un électricien utiliserait ce diagramme pour envisager des modifications et réduire les nuisances qui peuvent être modifiées. Par exemple, on pourrait éliminer le besoin de conversion DC-AC ou vice versa en utilisant directement l’énergie de la batterie.
Améliorer la productivité du lampadaire solaire
Avec l’utilisation d’un schéma de circuit de lampadaire solaire, un électricien peut apporter des améliorations spécifiques pour améliorer la productivité de l’équipement. Par exemple, si vous souhaitez introduire un système de contrôle sans fil ou une technologie de capteur à votre lampadaire solaire, le technicien utilisera le schéma de circuit pour déterminer si la modification peut être prise en charge.
Un schéma de circuit est un document important lorsqu’il y a un problème électrique avec le système. C’est le seul langage que les électriciens et les experts en énergie solaire connaissent en matière de réparation et d’entretien. Le circuit offre des spécifications cruciales de puissance requise des différents composants afin que le bon puisse être utilisé.
Un schéma de circuit amélioré élimine la perte de puissance associée à l’efficacité des onduleurs.
Installation efficiente et efficace
Un schéma de circuit simple devrait vous aider à visualiser l’emplacement précis des composants dans votre lampadaire solaire. Un schéma de circuit est un élément crucial dans l’installation de lampadaires solaires. Tous les fils et pièces doivent être connectés conformément au schéma du circuit électrique pour éviter les accidents et les dommages.
Vous aurez besoin de quelques calculs de votre côté pour déterminer la tension (DC ou AC) et le courant nécessaires pour maintenir le lampadaire pendant le nombre d’heures dont vous avez besoin. Vous devrez également déterminer la charge totale du circuit. Cela vous aidera à augmenter l’efficacité de votre lampadaire solaire. Pour compléter le schéma du circuit d’éclairage public solaire, vous devrez déterminer la tension nominale. Ce type de tension est obtenu à partir du nombre de cellules de batterie à charger.
La façon dont vous connectez vos composants ou faites le câblage peut affecter l’efficacité de vos lampadaires solaires. Avec l’utilisation d’un schéma de circuit, votre installation sera facile et avec moins de risques. Dans un lampadaire automatique, le réglage de la valeur variable de la résistance peut vous aider à allumer et éteindre la lumière à l’intensité d’éclairage définie.
