Par Kevin Rao 26 novembre 2025

Dans le domaine de l’éclairage industriel, la conception de l’éclairage des quais de chargement a un impact direct sur l’efficacité opérationnelle et la sécurité du personnel. Selon les données de l'Occupational Safety and Health Administration (OSHA), un éclairage inadéquat contribue à près de 30 % des accidents du travail dans les installations logistiques. La sélection d'éclairages de quai de chargement à LED appropriés implique bien plus que la simple installation de luminaires.- elle dépend essentiellement d'un contrôle précis des angles de faisceau, un paramètre apparemment simple qui affecte de manière décisive la visibilité, la sécurité et la consommation d'énergie.

Analyse technique des angles de faisceau : principes fondamentaux de l'optique et systèmes de paramètres

L'angle du faisceau est défini comme l'angle formé lorsque l'intensité lumineuse est égale à 50 % de l'intensité centrale. En ingénierie optique, ce paramètre suit des normes de mesure strictes établies par la Commission internationale de l'éclairage (CIE). Pour les éclairages de quai de chargement à LED, la sélection de l'angle du faisceau représente essentiellement le contrôle spatial de la répartition du flux lumineux.

D'un point de vue technique, les caractéristiques du faisceau des luminaires LED sont déterminées par trois paramètres clés :

Angle de faisceau: Détermine la propagation de la lumière

Courbe photométrique: Décrit la distribution de l'intensité de la lumière dans l'espace

Demi--angle de faisceau maximal: Identifie la limite où l'intensité chute à 50 % de la valeur centrale

Les systèmes d'éclairage de quai à LED modernes utilisent des conceptions optiques secondaires, utilisant une distribution précise de la lumière à travers des lentilles et des réflecteurs pour obtenir des modèles de faisceaux spécifiques. Les faisceaux étroits (10 degrés -30 degrés) utilisent des lentilles à cavité profonde-pour concentrer fortement la lumière, tandis que les faisceaux larges (70 degrés à 120 degrés) utilisent des lentilles ou des diffuseurs à facettes peu profondes pour favoriser une diffusion uniforme de la lumière.

Il existe notamment une relation géométrique claire entre la hauteur de montage du luminaire et l’angle du faisceau. Selon la formule de calcul de l'éclairement E=(I × cos³θ) / h², où h est la hauteur de montage et θ est l'angle d'incidence, l'augmentation de la hauteur de montage nécessite des ajustements correspondants de l'angle du faisceau pour maintenir les niveaux d'éclairement sur le plan de travail dans des conditions de flux lumineux équivalentes.

Stratégies d'optimisation des angles de faisceau dans différents scénarios d'application

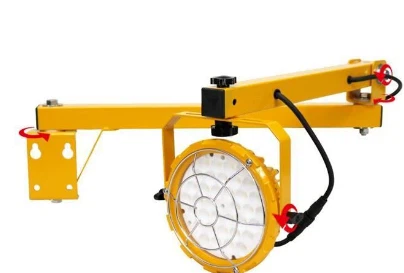

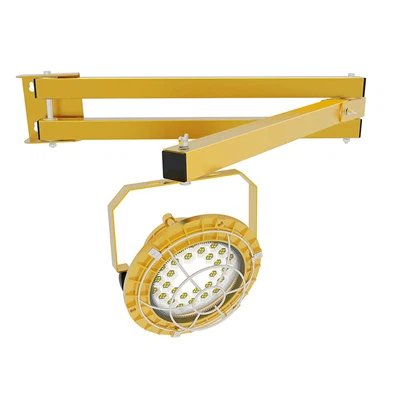

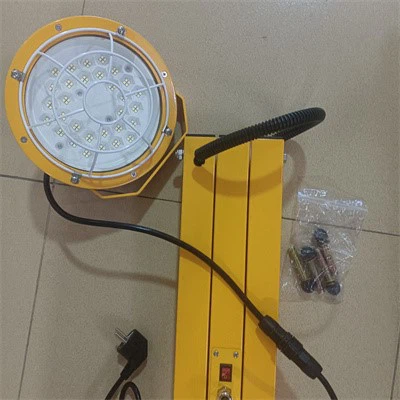

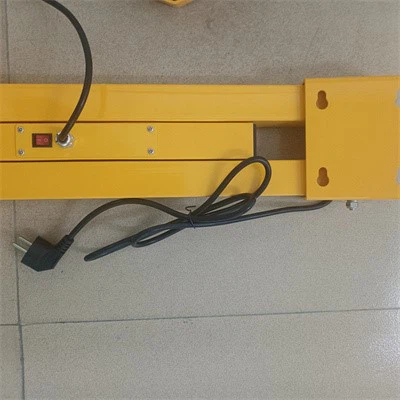

1. Portes de quai et éclairage intérieur de la remorque
L'éclairage intérieur de la remorque présente les exigences visuelles les plus élevées lors des opérations de chargement. Les recherches indiquent que 45 % des erreurs de chargement sont directement liées à des erreurs visuelles causées par un éclairage insuffisant. Des angles de faisceau moyens de 30 à 60 degrés sont recommandés, car cette plage maintient une profondeur d'éclairage adéquate tout en offrant une couverture latérale appropriée. Lors de la mise en œuvre, considérez :

Placement des luminaires à 2-3 mètres des entrées des caravanes

Maintenir des normes d'éclairement minimales de 250 lux à l'intérieur des remorques

Éviter les angles d'installation qui dirigent la lumière vers les lignes de visibilité des conducteurs

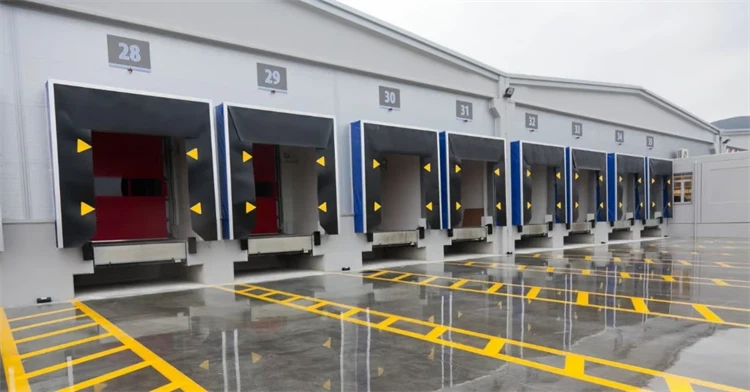

2. Zones générales de quai et allées piétonnières
Selon les normes d'éclairage industriel ANSI/IES RP-7, les voies principales des quais nécessitent un éclairement moyen de 150 à 200 lux. Les angles de faisceau larges de 60 degrés à 90 degrés fonctionnent exceptionnellement dans ces zones car ils :

Fournir des rapports d'éclairement verticaux-à-horizontaux équilibrés (0,5 à 0,7 recommandé)

Réduire le temps d’adaptation visuelle pour les opérateurs d’équipement

Minimiser les risques de sécurité causés par les ombres

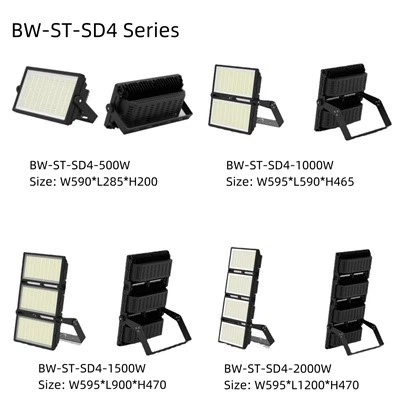

3. Éclairage de grande-baie et de zone spéciale
Pour les luminaires montés à plus de 8 mètres, des angles de faisceau étroits de 30 degrés à 50 degrés sont recommandés. L'analyse du logiciel de simulation optique montre qu'à des hauteurs de montage de 12 mètres, des angles de faisceau de 40 degrés permettent d'obtenir une uniformité d'éclairement optimale (supérieure à 0,6) sur les surfaces de travail tout en contrôlant efficacement l'éblouissement (UGR<22).

Analyse comparative des performances d'angle de faisceau

Remarque : Uniformité Uo=Éclairement minimum/Éclairement moyen, données référencées à partir des normes d'éclairage IESNA

Considérations clés pour la mise en œuvre de l'ingénierie

Hauteur du plafond et distribution photométrique des luminaires
Il existe une corrélation claire entre la hauteur de montage et l’adaptation de l’angle du faisceau. Les formules empiriques indiquent un angle de faisceau optimal ≈ 2 × arctan (R/h), où R est le rayon d'éclairage et h la hauteur de montage. Par exemple, couvrir une zone de 8 mètres de diamètre à 6 mètres de hauteur nécessite théoriquement un angle de faisceau d'environ 67 degrés.

Caractéristiques de la lumière ambiante et de la réflexion
Les entrepôts modernes utilisent souvent des matériaux de revêtement de sol à haute -réflectance (réflectance du béton 20-40 %, revêtement de sol époxy 40-60 %), ce qui a un impact significatif sur les effets d'éclairage réels. Les angles de faisceau larges peuvent provoquer un éclairement insuffisant dans les environnements à faible réflectance, tout en créant potentiellement un éblouissement inconfortable dans les environnements à haute réflectance.

Disposition des luminaires et chevauchement des lumières
Pour garantir l'uniformité de l'éclairement standard, l'espacement des luminaires ne doit pas dépasser 1,5 fois la hauteur de montage. Les simulations d'éclairage utilisant un logiciel professionnel comme Dialux démontrent qu'un chevauchement approprié des faisceaux (15 % à 30 %) élimine efficacement les zones d'ombre et améliore le confort visuel.

Erreurs de conception courantes et solutions

Erreur 1 : donner trop de-priorité aux angles de faisceau larges
Dans les entrepôts à faible hauteur de plafond (<5 meters), using beam angles above 90° causes:

Luminosité excessive du plafond créant un éblouissement inconfortable

Éclairement réel insuffisant sur les plans de travail

Gaspillage d'énergie dans les zones non-de travail

Solution: Mettez en œuvre une technologie de distribution de lumière asymétrique, dirigeant avec précision la lumière vers les zones de travail tout en contrôlant le flux lumineux vers le haut.

Erreur 2 : négliger les exigences visuelles des tâches
Différentes zones de travail ont des exigences variables en matière de qualité d’éclairage. Les zones d'opération de précision (comme la lecture d'étiquettes) nécessitent un éclairement vertical et un rendu des couleurs plus élevés, tandis que les zones de passage donnent la priorité à l'uniformité de l'éclairement.

Solution: Mettre en œuvre des stratégies d'éclairage en couches combinant un éclairage d'accentuation avec un éclairage général pour optimiser l'environnement visuel global.

Tendances technologiques et solutions innovantes

La technologie moderne d’éclairage des quais à LED évolue vers des solutions intelligentes et adaptatives. Des recherches récentes montrent que les systèmes LED avec des capacités d'angle de faisceau réglables peuvent réaliser des économies d'énergie supplémentaires de 15 à 20 %. Ces systèmes y parviennent grâce à :

Réseaux de microlentilles intégrés pour le réglage électronique de l'angle du faisceau

Contrôle d'éclairage adaptatif basé sur les données des capteurs

Technologie de jumeau numérique pour la prévalidation des schémas d'éclairage-

Foire aux questions (FAQ)

Q1 : Quel est l'angle de faisceau optimal pour les éclairages de quai-montés en hauteur ?
A1 : Pour les luminaires montés à 10-15 mètres, des angles de faisceau étroits de 30 degrés à 45 degrés sont recommandés. Cela garantit une efficacité lumineuse maximale projetée sur le plan de travail tout en réduisant la perte de lumière vers le haut. Les sélections spécifiques doivent être vérifiées avec un logiciel de calcul d’éclairement.

Q2 : Les angles de faisceau réglables valent-ils l’investissement ?
A2 : Dans des configurations qui changent fréquemment ou dans des environnements polyvalents-, les luminaires à angle de faisceau réglable offrent des avantages significatifs. Les recherches indiquent que ces systèmes peuvent réduire les coûts de reconfiguration de 30 % dans des contextes logistiques dynamiques.

Q3 : Comment évaluer quantitativement l’efficacité du contrôle de l’éblouissement ?
A3 : L’indice d’éblouissement unifié (UGR) est recommandé pour l’évaluation quantitative. Les environnements industriels doivent maintenir un UGR inférieur à 22, obtenu grâce à une sélection d'angle de faisceau, un positionnement d'installation et des accessoires anti-éblouissants appropriés.

Q4 : Comment les angles de faisceau affectent-ils l'efficacité énergétique du système ?
R4 : Bien que les angles de faisceau ne modifient pas directement la puissance du luminaire, l'optimisation de l'efficacité de la distribution de la lumière peut réduire le nombre de luminaires nécessaires pour obtenir un éclairement équivalent. Les cas d'ingénierie réels démontrent qu'une conception précise des poutres peut permettre de réaliser des économies d'énergie de 20 à 30 %.

Q5 : Les solutions hybrides d’angle de faisceau sont-elles réalisables ?
A5 : Les applications à angles de faisceau mixtes représentent les meilleures pratiques dans les quais de chargement complexes à grande échelle. Par exemple, l’utilisation de faisceaux de 60 degrés dans les artères principales et de faisceaux de 40 degrés aux points de chargement permet d’obtenir un équilibre optimal entre efficacité énergétique et confort visuel.

Conclusion

La sélection scientifique de l’angle du faisceau représente l’aspect technique principal de la conception de l’éclairage des quais de chargement à LED. Ce n'est que grâce à une compréhension approfondie des principes optiques combinée aux exigences spécifiques des applications que nous pouvons créer des environnements d'éclairage de quai de chargement modernes, sûrs, efficaces et économes en énergie. À mesure que la technologie LED et les commandes intelligentes progressent, les solutions d’éclairage précises et adaptatives deviendront des normes industrielles, offrant une assurance visuelle complète pour les opérations logistiques.

Références:

IESNA. (2020).Manuel d'éclairage : référence et application. 11ème édition.

CIE. (2018).CIE 218 : Feuille de route de recherche pour l'éclairage.

BICHE. (2021).Directives d'éclairage avancées. Département américain de l'énergie.

OSHA. (2022).Normes d'éclairage industriel. OSHA 3124-12R.
