Pilotes de LED non isolés : les compromis techniques-les compromis techniques et les impératifs de sécurité derrière le rapport coût-efficacité
Dans le secteur de l'éclairage LED commercial et industriel, la recherche de plus hauts niveauxefficacité du système(Efficacité du Luminaire) et inférieurepremier coûtest un impératif constant. La solution de conduite isolée autrefois dominante, traditionnellement privilégiée pour des raisons de sécurité, est désormais confrontée à un défi important dû à la situation de plus en plus répandue.pilote de LED non-isolé. Les progrès de la technologie des semi-conducteurs et des matériaux isolants ont conduit à une plus grande acceptation et application de ces architectures de pilotes qui couplent directement la tension secteur à la charge LED. Cependant, qu'implique réellement ce « couplage direct haute tension » ? Quelles connaissances essentielles les concepteurs et les prescripteurs doivent-ils maîtriser pour prendre des décisions éclairées en équilibrant performances, coûts et sécurité ?
I. Concept de base : que signifie « non-isolé » ?
Pour comprendre les conducteurs non-isolés, il faut d'abord clarifier la définition de "l'isolement". Dans les alimentations à découpage-, « isolation » fait référence à la création d'une barrière sans connexion électrique directe entre l'entrée (côté primaire, généralement connecté à un courant alternatif haute -tension) et la sortie (côté secondaire, connecté à la charge LED) via un transformateur haute fréquence-. Cette barrière permet non seulement la transformation de tension, mais fournit également desisolement de sécuritéet suppression du bruit.
En revanche, unpilote de LED non-isoléemploie un plus directarchitecture de couplage direct-haute tension-. Il utilise généralement des topologies DC-DC telles que des convertisseurs Buck (step-down), Boost (step-up) ou Buck-Boost pour réguler la tension directement à partir du bus DC haute tension -rectifié et filtré pour alimenter la charge LED. L'entrée et la sortie sont connectées uniquement via des réseaux d'impédance ou de rétroaction, sans l'isolation électrique d'un transformateur [1]. Cette différence fondamentale déclenche une série de compromis conséquents-.
II. Analyse technique approfondie : principes de fonctionnement et principaux défis de l'architecture non -isolée
Le cœur d'un pilote non-isolé réside dans sa conception simplifiée de l'étage de puissance. En prenant comme exemple le convertisseur Buck non isolé-le plus courant, son flux de travail peut être résumé comme suit :
Rectification CA :L'entrée CA (par exemple, 220 V CA) est convertie en un bus CC haute -tension (environ. 310 V CC) via un pont redresseur et un condensateur de filtrage.
Modulation de commutation de puissance :Un circuit intégré de commande pilote un commutateur MOSFET de puissance, effectuant un découpage PWM haute-fréquence sur le courant continu haute-tension.
Filtrage et sortie LC :La tension d'impulsion hachée est lissée en un courant continu stable par un réseau de filtres d'inductance (L) et de condensateur (C), pilotant directement la chaîne de LED.
Détection et retour de courant :Le courant de sortie est surveillé via une résistance de détection (Rsense) en série avec la boucle LED, formant un contrôle en boucle fermée-pour un entraînement à courant constant.
Bien que cette architecture élimine le transformateur, elle élèvegestion des bus-haute tension et conception thermiquecomme des défis critiques. Étant donné que la borne négative (ou positive, selon la topologie) de la charge LED peut être directement connectée au bus haute tension -redressé, l'ensemble du PCB à noyau métallique -de la LED (MCPCB) et potentiellement le boîtier du luminaire peuvent transporter un potentiel haute tension par rapport à la terre. Cela impose des exigences strictes au luminaireconception de système d'isolation, exigeant la certitude absolue que les pièces sous tension ne peuvent en aucun cas être contactées par un utilisateur.

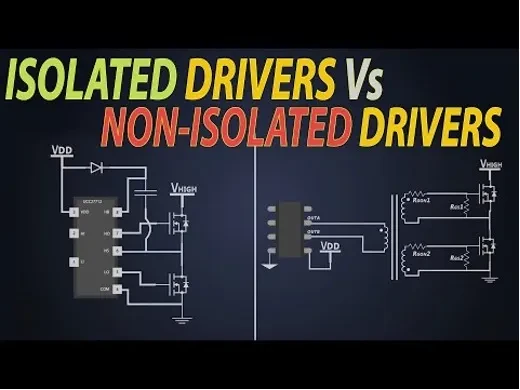

III. Isolé ou non - : un tableau de comparaison complet pour la prise de décision-
Le choix entre ces solutions de pilote n'est pas une simple décision binaire mais un compromis systématique-basé sur le contexte spécifique de l'application. Le tableau ci-dessous résume les principales différences entre les deux voies technologiques :
| Dimension de comparaison | Conducteur isolé | Conducteur non-isolé |
|---|---|---|
| Principe de sécurité électrique | S'appuie sur un transformateur pour fournirisolation renforcéeentre entrée/sortie, répondant aux normes SELV (Safety Extra-Low Voltage). Le côté sortie est sécurisé au toucher-. | Pas d'isolation du transformateur. S'appuie sur l'ensemble du luminaireisolation de baseet une connexion à la terre de protection (construction de classe I) pour éviter les chocs électriques. Le côté sortie transporte une tension dangereuse. |
| Efficacité typique | Affecté par les pertes dans le noyau du transformateur et dans les enroulements. L'efficacité varie généralement de 87 % à 92 %. | Moins de composants dans le chemin d’alimentation entraînent des pertes plus faibles. L'efficacité atteint généralement 90 % à 95 % ou plus, contribuant à une qualité supérieureefficacité des luminaires. |
| Taille et densité de puissance | Le transformateur occupe un espace important, ce qui se traduit par un volume relativement plus grand et une densité de puissance plus faible. | Aucun transformateur ne permet un appareil plus compactdisposition des circuits à haute-densité, idéal pour les applications-sensibles à la taille (par exemple, les downlights, les bandes lumineuses). |
| Structure des coûts | Coût plus élevé pour les composants magnétiques (transformateur), les optocoupleurs, etc. Les circuits sont relativement complexes. | Le nombre de composants est réduit d'environ 20 à 30 %, ce qui entraîne une réduction significative du coût de la nomenclature et un coût distinct.avantage concurrentiel en termes de prix. |
| Fiabilité et durée de vie | Le transformateur constitue une barrière naturelle contre les surtensions et le bruit, offrant ainsi une protection renforcée à la charge LED. La durée de vie est souvent limitée par les condensateurs électrolytiques. | Les contraintes de haute-tension sont appliquées directement aux interrupteurs d'alimentation et aux LED, exigeant des composants de haute-qualité et un PCB strict.ligne de fuite et jeudistances. D’excellents circuits de protection ESD et contre les surtensions sont essentiels. |
| Entretien et installation | L'installation est relativement sûre ; Le personnel de maintenance ne court aucun risque direct lors de la manipulation du côté secondaire basse-tension. | Le strict respect des codes de mise à la terre de classe I est obligatoire.L'installation, le débogage et la maintenance nécessitent une déconnexion de l'alimentation et une vérification de la décharge, exigeant une expertise plus élevée de l'opérateur. |
| Scénarios d'application typiques | Éclairage extérieur, environnements humides (IP65+), luminaires tactiles (par exemple, lampes de bureau, panneaux lumineux), marchés avec des exigences strictes en matière de certification de sécurité. | Luminaires d'intérieur bien isolés (par exemple, downlights encastrés, troffers), luminaires avec boîtiers de protection, projets commerciaux-sensibles aux coûts et espace-limitéconceptions optiques ultra-minces. |
IV. La sécurité avant tout : Lignes rouges non négociables pour les applications de conducteur non isolé -
Malgré leur efficacité et leur coût attractifs, l'application de conducteurs non isolés doit reposer sur une base de sécurité sans compromis. Les points suivants sont les pierres angulaires de la pratique de l’ingénierie :
Mise à la terre obligatoire de classe I (terre de protection) :Il s'agit de la bouée de sauvetage pour les solutions non-isolées. Le boîtier métallique du luminaire doit être connecté de manière fiable à la terre de protection (PE) du secteur via un chemin à faible impédance, garantissant que tout courant de défaut déclenche le disjoncteur.
Conception robuste du système d’isolation :Des coussinets thermiques isolants à haute résistance (par exemple, évalués à 3 kV ou plus) avec une conductivité thermique élevée doivent être utilisés entre le MCPCB LED et le dissipateur thermique. Les configurations de circuits imprimés doivent répondre à des exigences plus strictes pourligne de fuite et distance électriqueentre les circuits côté primaire-et les pièces touchables pour atténuer les risques liés à l'humidité ou à la poussière [2].
Circuit de protection complet :Au-delà de la protection contre la sur-température et sur-courant, une protection efficacesuppression des surtensions en mode différentiel et commun(par exemple, l'utilisation de MOV, GDT) est essentiel pour protéger les LED et les circuits intégrés de commande vulnérables contre les pics de tension transitoires sur le réseau.
V. Tendances du marché et sélection rationnelle
Actuellement, avec des améliorations dansperformances des matériaux isolantset des fonctionnalités de protection de plus en plus robustes dans les circuits intégrés de pilote, l'application de solutions non isolées dans des environnements intérieurs contrôlés est en constante expansion. De nombreux grands fabricants de luminaires adoptent une stratégie hybride : insister sur des pilotes isolés pour des gammes de produits haut de gamme et à haute -fiabilité ; tout en proposant des solutions basées surCI de pilote non isolés-hautes performances-pour les projets-critiques en termes de coûts avec des environnements d'installation contrôlés.
Pour les décideurs du projet-, le choix doit être basé sur une évaluation des risques-au niveau du système :
Choisissez un pilote isolé :Lorsque la sécurité est la priorité absolue, l'environnement d'application n'est pas contrôlé ou les utilisateurs finaux-peuvent toucher directement le luminaire.
Considérez un conducteur non -isolé :Pourprojets d'environnements intérieurs secs-avec des budgets serrés, des exigences d'efficacité strictes, une installation/maintenance professionnelle et où la conception mécanique du luminaire peut garantir une mise à la terre et une isolation appropriées.
FAQ
Q1 : Les conducteurs non isolés-sont-ils toujours moins chers que les conducteurs isolés ?
A:Du point de vue du coût de la nomenclature (BOM), généralement oui. Cependant, lecoût total du systèmedoit être considéré. L'utilisation d'un pilote non isolé-peut nécessiter des matériaux isolants plus coûteux, des structures de mise à la terre plus strictes, ainsi que des tests et une certification plus complexes du côté des luminaires. Ces coûts peuvent compenser la différence de prix du conducteur. Le coût final dépend de la conception spécifique et de l'échelle d'approvisionnement.
Q2 : Les solutions de conducteurs non-isolés peuvent-elles obtenir des certifications de sécurité internationales telles que CE ou UL ?
R : Oui, mais le parcours de certification et les clauses diffèrent.Par exemple, selon les normes UL, les pilotes isolés suivent souvent une combinaison de UL8750 (équipement LED) + UL1310 (unités d'alimentation de classe 2). Les pilotes non -isolés sont généralement évalués selon la norme UL8750 + UL1598 (norme des luminaires), en mettant l'accent sur les tests de continuité de terre, de résistance de l'isolation et de conditions de défaut. Le processus de certification est souvent plus exigeant et complexe.
Q3 : Lors d'une réparation ou d'un remplacement, puis-je remplacer directement le pilote isolé d'origine d'un luminaire par un pilote non isolé ?
R : Absolument interdit !Il s’agit d’une pratique extrêmement dangereuse. Les deux types de pilotes ont des caractéristiques de sortie, des architectures de sécurité et des exigences de conception de luminaire fondamentalement différentes. Leur remplacement peut non seulement endommager le luminaire, mais également créer un risque de choc mortel en raison de la perte de l'isolation ou de la protection de mise à la terre nécessaire. Le remplacement du pilote doit suivre strictement les spécifications de conception d'origine ou être effectué sous la direction d'un professionnel qualifié.
Q4 : Quelle est l'importance des avantages pratiques de « l'efficacité supérieure » des conducteurs non-isolés dans des projets-du monde réel ?
A:L'avantage en termes d'efficacité est significatif dans les-projets à grande échelle. Prenons un projet commercial comprenant 10 000 luminaires de 60 W chacun, fonctionnant 4 000 heures par an avec un coût d'électricité de 0,12 $/kWh. Une amélioration de 3 % de l'efficacité du conducteur générerait des économies annuelles d'environ : 10 000 * 60 W * 3 % * 4 000 h / 1 000 * 0,12 $ ≈ 8 640 $. À long terme, ces économies deviennent substantielles.
Références et remarques
[1] Mohan, Undeland, Robbins.Électronique de puissance : convertisseurs, applications et conception. 3ème édition. Wiley, 2002. (Texte faisant autorité sur les topologies de convertisseurs CC non isolés-CC-.)
[2] Commission électrotechnique internationale.CEI 61347-1:2015*"Appareillage à LED - Partie 1 : Exigences générales et de sécurité"*. (Norme internationale de base pour la sécurité des pilotes de LED, détaillant les exigences en matière d'isolation, de ligne de fuite et de dégagement.)
[3] Notes d'application et guides de conceptiondes principaux fabricants de circuits intégrés de pilotes de LED (par exemple, TI, MPS, Infineon) pour les pilotes Buck/Buck-Boost non isolés servent de références techniques directes pour la conception technique pratique.
