Comment choisir le bon pour la sécurité et la longévité ?
L’installation de tubes LED peut être plus complexe qu’il n’y paraît. La compatibilité entre le tube et son support est critique, et au cœur de cette compatibilité se trouve un élément petit mais crucial : lepierre tombale(également appelé support de lampe ou douille).
Choisir le mauvais type de pierre tombale peut entraîner de mauvaises performances, des lumières vacillantes ou même créer un court-circuit qui endommagera de manière permanente vos tubes LED.-ce qui rend le nom "pierre tombale" malheureusement littéral.
Ce guide démystifiera les pierres tombales, expliquant les principaux types, comment les identifier et comment sélectionner la bonne pour garantir la sécurité et la longue durée de vie de votre éclairage LED.
Comprendre les pierres tombales shuntées et non-shuntées
Pour choisir correctement, vous devez d’abord comprendre ce qu’est une pierre tombale et la différence critique entre les deux types principaux.
Qu'est-ce qu'une pierre tombale ?
Une pierre tombale est la douille à chaque extrémité d'un luminaire fluorescent ou LED qui maintient le tube en place et assure la connexion électrique à l'alimentation électrique. C'est l'interface directe entre le tube et le câblage du luminaire.
Qu'est-ce qu'une pierre tombale shuntée ?
Fonction:Une pierre tombale shuntée possède un seul chemin électrique. A l'intérieur, un petit conducteur métallique ou « cavalier » relie les deux broches de contact.
Flux électrique :Cette conception permet à l'énergie de circuler d'une broche à l'autreà travers la pierre tombale elle-même, créant un seul circuit continu.
Objectif initial :Ce type a été exclusivement conçu pourballasts fluorescents à démarrage instantané-. Le ballast fournit un seul fil à la pierre tombale et le shunt interne complète le circuit aux deux extrémités du tube fluorescent pour préchauffer les filaments.
Qu'est-ce qu'une pierre tombale non-shuntée ?
Fonction:Une pierre tombale non-shuntée possède deux broches de contact séparées et isolées. Il n’y a aucun lien interne entre eux.
Flux électrique :Chaque broche fournit un chemin indépendant pour l'électricité. Le circuit n'est terminé queà travers le tube LEDune fois installé.
But:Il s'agit du type standard et requis pour la pluparttubes LED à fil-direct. Il fournit deux voies distinctes pour les fils de ligne (chauds) et neutres à connecter directement au pilote interne du tube.
La différence fondamentale :
La différence fondamentale réside dans leflux d'électricité. Une pierre tombale shuntée crée une boucle unique et continuedans la prise, tandis qu'une pierre tombale non-shuntée fournit deux pistes indépendantes qui se connectent uniquementà travers l'ampoule.
Comment identifier votre type de pierre tombale
Vous ne pouvez pas faire la différence simplement en regardant une pierre tombale de l'extérieur, car les deux types ont souvent des boîtiers en plastique identiques. Voici les méthodes fiables d’identification :
1. Vérifiez le câblage (en toute sécurité !)
Mise hors tension :Coupez toujours l’alimentation du luminaire au niveau du disjoncteur avant l’inspection.
Retirez le tube :Retirez délicatement la LED ou le tube fluorescent.
Regardez la prise :
Une pierre tombale shuntéeaura généralementun jeu de fils(par exemple, deux fils) qui y sont connectés, alimentant une seule borne.
Une pierre tombale non-shuntéeaura généralementdeux jeux de fils(par exemple, quatre fils) qui y sont connectés, chaque fil allant à une borne séparée et isolée.
2. Le test définitif : utilisez un multimètre
Pour une certitude absolue, un test de continuité avec un multimètre est la méthode la plus fiable.
Mise hors tension :Assurez-vous que l’appareil est complètement éteint.
Réglez le multimètre :Réglez votre multimètre sur le réglage de continuité (généralement indiqué par une diode ou un symbole d'onde sonore).
Testez les broches :Touchez les deux sondes du multimètre aux deux broches de contact à l'intérieur de la pierre tombale vide.
Si vous entendez un BIP :Cela indique une continuité, ce qui signifie que les broches sont connectées. La pierre tombale estSHUNTÉ.
S'il n'y a AUCUN BIP :Cela indique l'absence de continuité, ce qui signifie que les broches sont isolées. La pierre tombale estNON-SHUNTÉ.
Shunté ou non-shunté ? Comment faire le bon choix
Le bon choix dépend entièrement de votre type d’installation de tube LED.
La règle d'or :
Les tubes LED à fil direct-(Ballast Bypass) nécessitent TOUJOURS des pierres tombales NON-SHUNTED.
Scénario 1 : Vous installez de nouveaux tubes LED Direct-Wire.
Action:Vous devez utiliserpierres tombales non-shuntées.
Raison:Dans une configuration à fil direct-, l'alimentation secteur (ligne et neutre) est connectée directement aux extrémités du tube. Les pierres tombales non shuntées maintiennent les fils de ligne et neutres séparés jusqu'à ce qu'ils se rencontrent à l'intérieur du pilote du tube LED, ce qui constitue la configuration correcte et sûre. L'utilisation d'une pierre tombale shuntée ici créerait un court-circuit mort entre les lignes électriques, pouvant potentiellement faire sauter un fusible, déclencher un disjoncteur ou détruire le tube.
Scénario 2 : Vous effectuez une rénovation "plug-and-play" avec des tubes LED compatibles Ballast-.
Action:Vous pouvez généralement utiliser lepierres tombales shuntées existantes.
Raison:Ces tubes sont conçus pour fonctionner avec le système de ballast à démarrage instantané-existant. Le ballast s'attend à ce que la pierre tombale shuntée soit là pour fonctionner correctement.
Remarque importante :Bien que cela soit plus facile, cela est souvent moins recommandé. Le ballast reste un point de défaillance ; si le ballast meurt, la lumière échouera même avec un nouveau tube LED. La méthode la plus-économe en énergie et la plus fiable consiste à retirer le ballast et à le convertir en une configuration de fil-directe avec des pierres tombales non-shuntées.
Résumé du choix :
| Type d'installation | Pierre tombale recommandée | Pourquoi? |
|---|---|---|
| Nouveau luminaireouContournement du ballast | Non-shunté | Fournit des chemins indépendants pour la ligne et le neutre, nécessaires à un fonctionnement sûr. |
| Branchez-et-Jouez(En utilisant le ballast existant) | Shunté | Compatible avec le système de ballast à démarrage instantané-existant. |
Comment remplacer une pierre tombale shuntée par une pierre tombale non-shuntée
Si vous contournez le ballast pour une installation de LED à fil direct-, vous devrez remplacer toutes les pierres tombales shuntées.Si vous n'êtes pas à l'aise avec le câblage électrique, engagez un électricien qualifié.
Guide étape par étape-par- :
DÉCONNEXION DE L'ALIMENTATION :Coupez l’alimentation du luminaire au niveau du disjoncteur principal. Utilisez un testeur de tension pour confirmer que l'alimentation est coupée.
Retirez l'ancienne pierre tombale :Dévissez ou déclipsez l'ancienne pierre tombale shuntée du luminaire. Notez la façon dont les fils sont connectés.
Débranchez les fils :Une pierre tombale shuntée aura des fils connectés à une seule borne. Débranchez ces fils.
Préparez-vous au nouveau câblage :Dans une configuration de fil-directe, vous devez fournir à la fois une ligne (sous tension) et un fil neutre à la pierre tombale. Vous devrez peut-être faire passer un fil supplémentaire à partir de la source d'alimentation.
Installez la nouvelle pierre tombale non-shuntée :Fixez la nouvelle pierre tombale non-shuntée au luminaire.
Connectez les fils :

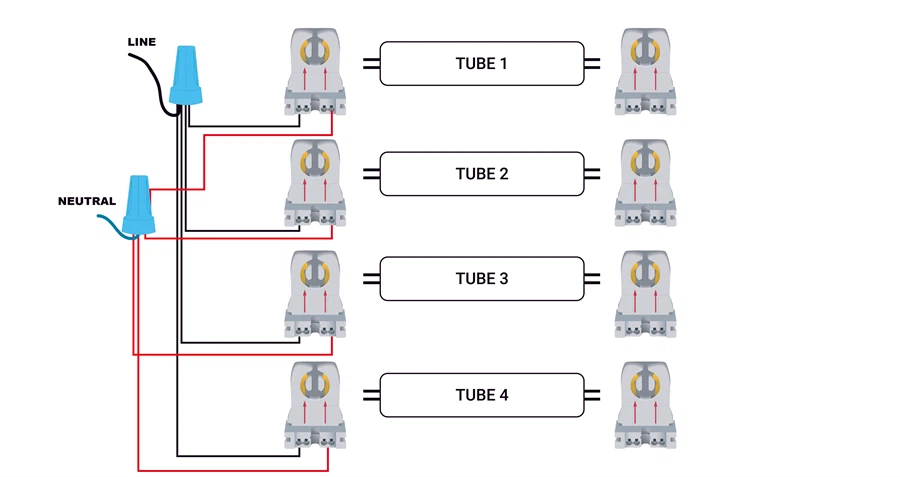

Connectez leFil de ligne (chaud)à un terminal de la pierre tombale.
Connectez leFil neutreauautre, terminal séparé de la même pierre tombale.
Crucial:Assurez-vous que les connexions sont serrées et sécurisées, sans fil de cuivre exposé.
Répéter et remonter :Répétez le processus pour toutes les pierres tombales à cette extrémité du luminaire (généralement, une extrémité reçoit la ligne/neutre et l'autre extrémité est uniquement destinée au support mécanique). Remontez le luminaire.
Restaurer l'alimentation et tester :Remettez le disjoncteur en marche et testez le nouveau tube LED.
En prenant le temps de comprendre et de sélectionner correctement vos pierres tombales, vous allez au-delà d'un simple échange d'ampoule et effectuez une mise à niveau appropriée et de qualité professionnelle. Cette approche éclairée garantit que vos tubes LED fonctionneront de manière sûre et efficace et qu'ils tiendront leur promesse d'une durée de vie longue et sans problème.
