La modernisation d'un tube à LED consiste à installer un tube à LED à économie d'énergie en remplaçant un tube fluorescent T8 existant.
POURQUOI DEVRIEZ-VOUS CONTOURNER LE BALLAST ?
Comprenez que le ballast est chargé de fournir à une lampe fluorescente une pointe initiale de haute tension. Une fois la lumière allumée, le ballast agit comme un régulateur de courant. D'autre part, un pilote de LED convertit le courant alternatif haute tension en courant continu basse tension. Étant donné que les lumières LED fonctionnent à basse tension continue, elles ont besoin d'un pilote.
La plupart des tubes LED T8 n'ont pas besoin de ballast. Donc, si vous allez installer un tube LED T8, il faudra un bypass de ballast à moins que vous ne choisissiez un tube LED T8 compatible avec le ballast.
Tube LED hybride T8 4ft en verre 18 W 2 400 lumens 5 000 K dépoli (vérifier la liste de compatibilité ; non compatible avec tous les ballasts)
Hybride T8 4ft Tube LED Ampoule Verre 18W 2400 Lumens 5000K Dépoli (Vérifier...
(15)
$112.35
Voir les détails
Ampoule à tube LED hybride T8 4 pi en verre 18 W 2 400 lumens 6 500 K transparent (vérifier la liste de compatibilité ; non compatible avec tous les ballasts)
Hybride T8 4ft Tube LED Ampoule Verre 18W 2400 Lumens 6500K Clair (Vérifier co...
(17)
$112.35
Voir les détails
Tube LED T8 2ft compatible avec les ballasts 8 W 5 000 K transparent (vérifier la liste de compatibilité ; non compatible avec tous les ballasts)
Tube LED T8 2ft compatible avec ballast 8 W 5 000 K transparent (vérifi...
(18)
$6.02
Voir les détails
Il existe trois types de tubes LED T8 :
Type A : Ces tubes sont également connus sous le nom de lampes à tube « Plug and Play ». Ils sont compatibles avec les ballasts à tubes fluorescents linéaires. Ainsi, lors de l'achat d'un tube LED Type A T8, n'oubliez pas de demander une fiche de compatibilité ballast.
Type B : Ces tubes sont également connus sous le nom de tubes LED T8 « Ballast Bypass » ou « Direct wire ». Leur installation signifie que vous devrez retirer un ballast de tube fluorescent existant.
Type A plus B : également connus sous le nom de tubes LED T8 « hybrides », les tubes de type A plus B fonctionnent avec ou sans ballast.
SHUNTER OU NE PAS SHUNTER !
Vous devez également savoir que la plupart des tubes LED T8 ont besoin de pierres tombales non shuntées (douilles). (Ce qui signifie que la pierre tombale ne doit pas montrer de continuité électrique.) Si le luminaire à tube fluorescent existant que vous souhaitez remplacer a une pierre tombale non shuntée, vous pouvez procéder à la procédure de contournement du ballast. Néanmoins, si le luminaire existant offre une pierre tombale shuntée, vous devez la remplacer par une variante non shuntée.
EN SURFACE, RÉALISER UN BALLAST BYPASS SEMBLE SIMPLE :
Retirez le lest et dites adieu. Ensuite, fixez le nouveau tube fluorescent T8, et c'est tout.
Retirer le lest
Cependant, ne pas connaître (et ne pas suivre) les bases des connexions électriques, du câblage et des circuits peut vous conduire dans une "situation choquante" (pour de vrai) !
Voici un guide qui vous aidera à comprendre les bases du système de câblage électrique.
Une fois que vous êtes sûr de travailler avec le câblage électrique, les prises et les luminaires, effectuez les étapes suivantes pour réussir le contournement du ballast :
1. Éteignez l'alimentation secteur
La mise hors tension de l'alimentation secteur garantit que vous ne recevrez pas de choc électrique pendant le processus. Alors, localisez l'interrupteur du disjoncteur qui alimente la zone où vous allez effectuer le contournement et éteignez-le.
2. Localisez le ballast sur le luminaire fluorescent
Maintenant, placez le ballast sur le luminaire fluorescent existant. La plupart des tubes T8 auront un ballast caché, recouvert d'un boîtier et reposant derrière la lumière du tube. Retirez le boîtier, la lampe et tout couvercle qui vous empêche d'atteindre le ballast.
3. Coupez les fils chauds et neutres
Une fois que vous avez retiré le tube et exposé le ballast, coupez les fils chauds et neutres qui fournissent l'alimentation d'entrée. En général, les fils chauds sont noirs et les fils neutres sont blancs. Faites une coupe étroite et assurez-vous qu'il ne reste pas plus de 2 pouces de fils.
dérivation de ballast
4. Couper les fils de la douille
Après avoir coupé les fils alimentant le ballast, coupez les fils neutre et chaud qui sortent de l'autre côté de la prise.
REMARQUE : Il existe deux types de ballasts : électronique et magnétique. Les lampes à tube qui utilisent un ballast magnétique auront également un démarreur. Si votre lampe à tube utilise un ballast magnétique, assurez-vous de localiser et de retirer le démarreur avant de passer à l'étape suivante.
5. Retirez le ballast
Maintenant, vous devez sortir le ballast en le dévissant.

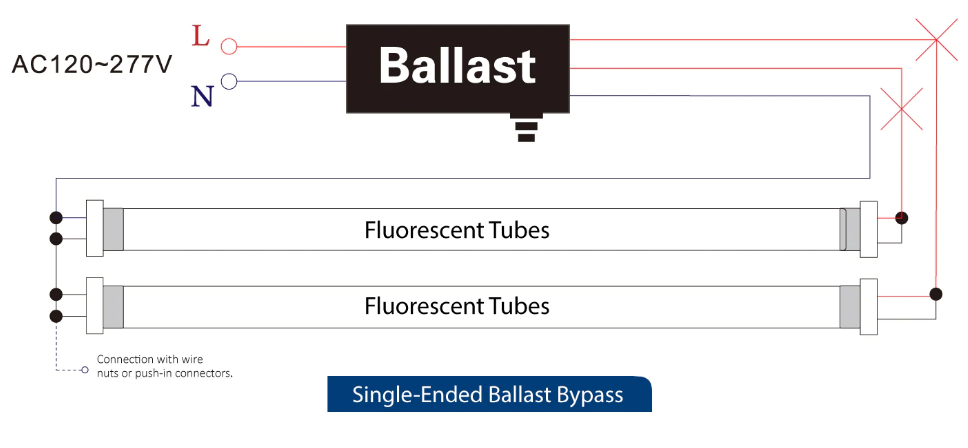

6. Reconnectez les fils
Maintenant, dénudez le revêtement isolant coloré des fils restants. Assurez-vous de dénuder environ 1 pouce de fils. Connectez les fils chauds et neutres d'entrée (noir et blanc) provenant de la construction aux fils chauds et neutres de sortie provenant du luminaire. Utilisez des connecteurs enfichables ou des serre-fils pour terminer et sécuriser la connexion. Étant donné que les tubes LED T8 ont besoin d'une alimentation asymétrique. Ainsi, vous n'avez qu'à connecter les fils d'entrée à un côté des fils chauds et neutres de sortie. (comme indiqué sur la figure)
