Un guide pratique sur les formes et les bases des ampoules
Choisir la bonne ampoule ne se limite pas à la puissance et à la luminosité. Comprendre le système de codage des formes d'ampoules et des types de culots est essentiel pour garantir un ajustement parfait à votre luminaire et obtenir l'effet d'éclairage souhaité. Ce guide démystifiera ces codes, vous fournissant les connaissances nécessaires pour prendre des décisions éclairées.
Partie 1 : Comprendre les formes des ampoules
Les formes d'ampoules sont identifiées par une lettre ou une série de lettres suivie d'un chiffre. La lettre indique la forme générale, tandis que le chiffre fait référence au diamètre au point le plus large de l'ampoule en huitièmes de pouce.
Formes courantes d’ampoules domestiques :
A-Série (arbitraire) :Il s’agit de la forme classique de l’ampoule « standard ». La taille la plus courante est laA19, fréquemment utilisé dans les lampes de table, les plafonniers et les couloirs. Le chiffre « 19 » signifie que son diamètre est de 19/8 pouces (environ 2,4 pouces).
Série BR- (réflecteur bombé) :Ces ampoules ont une forme large et évasée qui crée un faisceau de lumière doux et large. Ils sont idéaux pourspots encastrésdans les plafonds. Les tailles courantes incluent leBR30etBR40, où les chiffres désignent respectivement des diamètres de 30/8 pouces et 40/8 pouces.
Série PAR- (réflecteur parabolique aluminisé) :Les ampoules PAR sont dotées d'une lentille en verre dur-et d'un miroir parabolique précis, produisant un faisceau puissant et focalisé. Ils sont excellents pourspots extérieurs, éclairage sur rail et éclairage d'accentuation. Les tailles populaires sontPAR38pour les inondations extérieures etPAR20ouPAR30pour les accents intérieurs.
Série G-(Globe) :Comme leur nom l’indique, ce sont des ampoules sphériques. Ils sont principalement utilisés dansapplications décoratives, comme les vanités de salle de bain, les suspensions et les luminaires ouverts où l'ampoule est visible. LeG25est une taille courante.
Série T-(tubulaire) :Ce sont des ampoules cylindriques, que l'on trouve couramment danssuspensions, miroirs de courtoisie et éclairage d'appareils électroménagers(comme les fours ou les réfrigérateurs). UNT6L'ampoule, par exemple, a un diamètre de 6/8 pouces.
Formes décoratives et spécialisées :
Série C et CA-(Bougie et Bougie Angulaire) :Conçues pour ressembler à une flamme de bougie, ces ampoules sont utilisées danslustres, appliques murales et luminaires décoratifs. Les ampoules CA ont une pointe courbée pour un effet scintillant plus élégant.
Série F-(Flamme) :Semblables aux ampoules de bougies, mais avec une forme de flamme vacillante plus détaillée, souvent utilisées dans des luminaires décoratifs de style -d'époque ou de luxe.

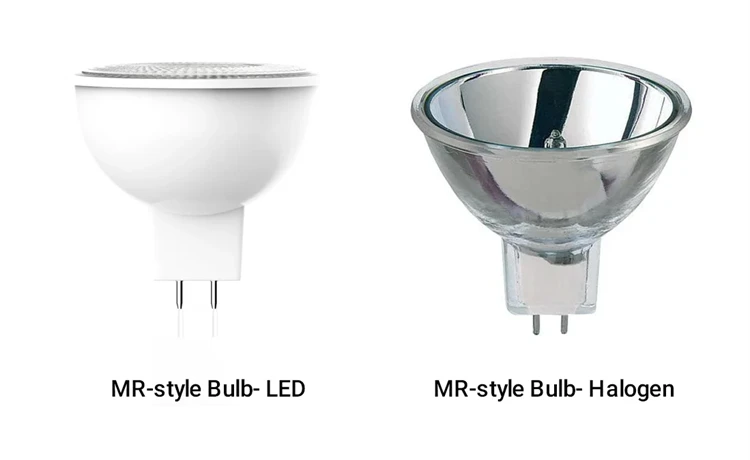

Série MR- (réflecteur multifacettes) :Il s'agit d'ampoules à réflecteur basse-tension, avec leMR16étant le plus populaire. Ils constituent la norme pouréclairage sur rail, éclairage de vitrine et spots encastrés basse tension-. Ils utilisent une base à broches (comme GU5.3 ou GU10) plutôt qu'une base à vis.
Tubes fluorescents linéaires (série T-) :Ce sont les longs tubes utilisés dans les luminaires des magasins et les plafonds des bureaux. Le « T » ici signifie également tubulaire, le nombre indiquant le diamètre en huitièmes de pouce. Une taille omniprésente est laT8, avec un diamètre de 1 pouce.
Partie 2 : Un guide des bases d'ampoules
Le culot est la partie de l'ampoule qui la relie à la prise électrique. L’utilisation d’une ampoule avec un mauvais culot est la raison la plus courante d’un échec d’installation.

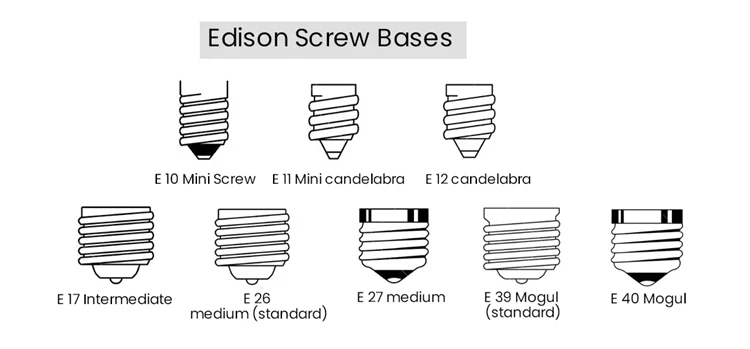

Bases à vis-(vis Edison) :
Il s'agit du type de base le plus répandu, désigné par un « E » suivi du diamètre en millimètres.
E26 (Moyen):La base standard pour les ampoules domestiques en Amérique du Nord. Utilisé avec A19, PAR, BR et de nombreuses autres formes d'ampoules.
E27 (Moyen):La norme en Europe et dans la plupart des autres régions du monde. E26 et E27 sont souvent interchangeables mais ne sont pas officiellement classés comme tels.
E12 (Candélabre) :Une base à vis plus petite utilisée pour les ampoules de lustre, les veilleuses et les luminaires décoratifs.
E14 (petite vis Edison) :L'équivalent européen du E12, que l'on trouve couramment sur les petits appareils et luminaires.
E39 (Mogul) et E40 (Goliath) :Grands culots à vis utilisés pour les ampoules-haute puissance dans les applications industrielles ou d'éclairage public.
Bases de broches :
Ces bases utilisent deux broches ou plus pour connecter l'ampoule à la douille.
Bases à deux -broches (G#) :Le « G » signifie verre, car les ampoules d'origine utilisant cette base avaient des broches en verre. Le chiffre indique la distance en millimètres entre les broches.
GU5.3 :La base standard pour la basse-tensionMR16ampoules. Il a deux broches et se branche directement.
GU10 :La base standard pour la tension secteur-MR16ampoules. Il comporte deux grosses épingles aux extrémités arrondies ; vous l'insérez et le tournez pour le verrouiller en place.
G4 et GY6.35 :De minuscules bases à deux-broches utilisées danspetites ampoules halogènes ou LED-basse tensionpour l'éclairage d'armoires, les suspensions et les camping-cars.
Bases tournantes-et-verrouillables (GU24) :Cette base comporte deux broches et est conçue pour les luminaires-économes en énergie. Vous insérez les broches et tournez l'ampoule pour la verrouiller, empêchant ainsi l'utilisation d'ampoules plus anciennes et moins efficaces.
Bases de broches fluorescentes :
Épingle-unique :Commun dans les tubes fluorescents T8 et T12 à démarrage instantané-.
Bi-broche (double contact encastré) :La norme pour les tubes fluorescents T8 et T5. Le plus courant est leG13culot pour ampoules T8.
Bases spécialisées :
Baïonnette (B#) :Commun au Royaume-Uni, en Australie et dans d’autres pays du Commonwealth. Ces ampoules ont des broches sur le côté qui se verrouillent en place en appuyant et en tournant. Exemple:B22d.
Coin (W#) :Les fils de l'ampoule sont repliés sur la base, formant un « coin ». Courant dans les applications basse tension-commeéclairage automobileet les lumières de Noël.
Comment choisir la bonne ampoule
Vérifiez l'ancienne ampoule :La méthode la plus simple consiste à retirer l’ancienne ampoule et à noter les codes de forme et de culot imprimés dessus.
Examinez le luminaire :Si vous n'avez pas de vieille ampoule, regardez la douille. Une douille à vis nécessite une base de style E-, tandis qu'une douille avec deux petits trous nécessite une base à broche.
Considérez la candidature :
Éclairage général :Ampoules A19 ou G25.
Plafonniers encastrés :Ampoules BR30 ou BR40.
Éclairage sur rail ou accent :Ampoules PAR20, PAR30 ou MR16.
Lustres:Ampoules de style C, CA ou F- avec culot E12 ou E14.
Miroir de courtoisie :Ampoules G25 ou T6.
En comprenant ces codes simples, vous pouvez naviguer en toute confiance dans l’allée de l’éclairage et sélectionner l’ampoule parfaite pour chaque besoin. En cas de doute, apportez l'ancienne ampoule ou une photo du luminaire au magasin pour vous assurer d'une correspondance parfaite.
