Un guide pratique sur le câblage et les alimentations des bandes LED
Bien que le câblage et l’alimentation électrique ne soient peut-être pas les aspects les plus glamour de l’éclairage à bande LED, ils constituent la base essentielle de toute installation réussie. Une configuration électrique appropriée garantit non seulement des performances optimales, mais également une fiabilité et une sécurité à long terme.
Ce guide présente les éléments essentiels de l'alimentation et du câblage des bandes LED en termes clairs et exploitables.
Comprendre les alimentations LED
Le rôle des alimentations électriques
Les bandes LED fonctionnent sur du courant continu (CC) basse - - généralement 12 V ou 24 V -, tandis que les prises domestiques fournissent un courant alternatif (AC) à haute -tension. L'alimentation électrique (également appelée pilote ou transformateur de LED) comble cet écart en convertissant le 230 V CA en une tension CC stable que vos LED peuvent utiliser en toute sécurité.
Tenter de connecter des bandes LED directement au secteur les détruira instantanément. L'alimentation électrique agit comme un intermédiaire protecteur, garantissant que vos LED reçoivent une alimentation propre et régulée.
Sélection de la tension correcte
Adaptez toujours la tension de votre alimentation aux exigences de votre bande LED. L'utilisation d'une alimentation 12 V avec une bande 24 V entraînera de mauvaises performances, tandis que la connexion d'une alimentation 24 V à une bande 12 V endommagera définitivement les LED.
Calcul de la capacité d'alimentation
Pour déterminer la taille d’alimentation appropriée :
Calculer la puissance totale : puissance de la bande par mètre × longueur totale
Ajoutez une marge de sécurité de 20 % : puissance totale × 1,2
Sélectionnez une alimentation avec une capacité égale ou supérieure
Exemple:
5 mètres de bande de 9,6 W/m=48W
Avec tampon de 20 % : 48 W × 1.2=57.6W
Recommandé : alimentation 60 W
Conseil de pro :N’arrondissez jamais à l’inférieur lors de la sélection de la capacité d’alimentation. Un fonctionnement à 80 % de la capacité maximale ou moins prolonge la durée de vie des composants et améliore la sécurité.
Considérations d'efficacité
Les alimentations électriques à haut-efficacité (efficacité de 85 à 95 %) convertissent plus d'électricité en lumière utilisable tout en générant moins de chaleur. Cela réduit les coûts d’exploitation et améliore la longévité du système.
Principes de base du câblage
Sélection du calibre du fil
L'épaisseur du fil (mesurée en AWG - American Wire Gauge) a un impact direct sur les performances. Les fils plus fins ont une résistance électrique plus élevée, provoquant une chute de tension avec la distance.
Directives générales :
Courtes courses (moins de 3 m) : 18-20 AWG
Courses moyennes (3-8 m) : 16-18 AWG
Longues courses (plus de 8 m) : 14-16 AWG
N'oubliez pas : les numéros AWG inférieurs indiquent des fils plus épais avec une résistance plus faible.
Configurations de câblage

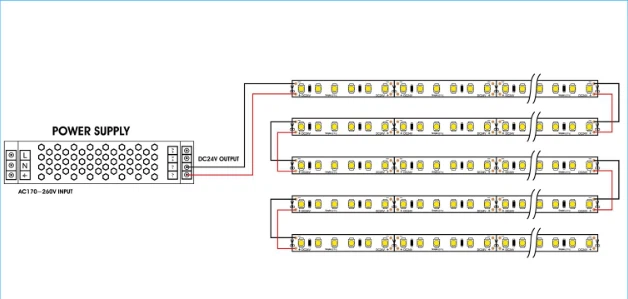

Câblage en série
Connecte les bandes d'un bout à l'autre-à-en une seule chaîne
Convient aux courts trajets (moins de 3 m pour 12 V, 5 m pour 24 V)
La chute de tension devient importante sur des trajets plus longs
Un point de défaillance unique peut affecter toute la chaîne

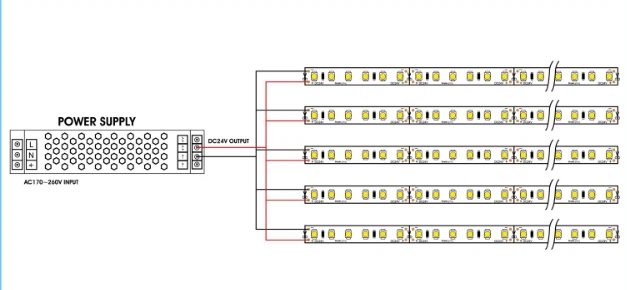

Câblage parallèle
Connecte chaque bande directement à l'alimentation électrique
Maintient une luminosité constante dans toutes les sections
Empêche les pannes uniques d'affecter d'autres bandes
Nécessite plus de câblage mais offre des performances supérieures
Connexion de plusieurs bandes
Longueurs de parcours maximales recommandées :
Bandes 12V : 3-5 mètres
Bandes 24V : 5-10 mètres
Pour des installations plus longues :
Utiliser un câblage parallèle à partir de l'alimentation électrique
Utiliser des amplificateurs de signal pour les systèmes RVB/RGBW
Alimentation aux deux extrémités pour minimiser les chutes de tension
Gérer la chute de tension
La chute de tension se manifeste par une gradation progressive le long d'une bande LED, particulièrement visible sur les longues distances. Cela se produit en raison de la résistance électrique naturelle des fils et des circuits en bande.
Stratégies de prévention :
Choisissez des systèmes 24 V pour des trajets plus longs
Positionner les alimentations à proximité des points d'installation
Utilisez des calibres de fil appropriés
Implémenter des configurations de câblage parallèle
Alimentez de longues courses simples des deux extrémités
Considérations de sécurité
Malgré le fonctionnement à basse tension, des pratiques de sécurité appropriées restent essentielles :
Protection des circuits
Installez des fusibles ou des disjoncteurs dont la puissance nominale est légèrement supérieure à la consommation de courant de votre système.
Exemple : fusible 3A pour un système 2,5A
Gestion des charges
Maintenir le tampon de puissance de 20 %
Évitez de connecter en série-plusieurs barrettes à une seule alimentation.
Sécurité de connexion
Utilisez des connecteurs isolés ou des techniques de soudure appropriées
Sécurisez toutes les connexions contre les vibrations ou les mouvements
Protection de l'environnement
Utilisez des composants classés IP-dans des endroits humides
Éloignez le câblage des sources de chaleur
Scellez les connexions extérieures contre l’humidité
Conformité réglementaire
Tous les travaux sur la tension secteur doivent être conformes aux codes électriques locaux
Consultez des électriciens qualifiés pour les branchements au secteur
Erreurs d'installation courantes
Inadéquation de tension
Vérifiez toujours la compatibilité de la bande et de l'alimentation
Alimentations sous-dimensionnées
Calculer la charge totale, y compris la marge de sécurité
Connexions incorrectes
Assurer des connexions mécaniques et électriques solides
Maintenir la polarité correcte (+ à +, - à -)
Longueur de série excessive
Utilisez un câblage parallèle pour les longueurs dépassant les recommandations du fabricant
Dimensionnement inadéquat des fils
Sélectionnez la jauge appropriée pour la longueur de course et la charge actuelle
Points clés à retenir
Adaptez exactement la tension d'alimentation aux exigences de la bande LED
Calculez la puissance totale et ajoutez une marge de sécurité de 20 %
Sélectionnez le calibre de fil approprié pour votre installation
Préférez le câblage parallèle pour plusieurs bandes ou de longues distances
Mettre en œuvre des fusibles et une protection des circuits appropriés
Utilisez des composants classés IP-dans des zones-vulnérables à l'humidité.
Consulter des professionnels pour les travaux d'électricité sur secteur
En suivant ces consignes, vous pouvez créer des installations d'éclairage LED offrant des performances constantes, une longue durée de vie et des résultats de qualité-professionnelle.
Remarque : Ces informations fournissent des conseils généraux pour les installations CC basse-tension. Consultez toujours les spécifications du fabricant pour vos composants spécifiques et les codes électriques locaux pour connaître les exigences de conformité.
