Un guide complet : supports de lampe shuntés et non-shuntés
Par Kévin Rao 18 novembre 2025
|
Qu'est-ce qu'un support de lampe (Tombstone) ? Supports de lampe shuntés Supports de lampe non shuntés Tableau de comparaison : shunté et non shunté- Quand choisir shunté ou non ?-Shunté Résumé |
Le marché de l'éclairage propose différents types de douilles de lampe (communément appelées "pierres tombales"), et l'une des décisions fondamentales auxquelles les acheteurs sont confrontés est de savoir s'ils doivent utiliser des versions shuntées ou non-. La sélection du type approprié pour les lampes linéaires est essentielle pour prévenir les risques électriques, garantir la sécurité du système et maintenir les certifications des produits. L'utilisation d'un mauvais type peut entraîner des courts-circuits, des dommages aux composants, l'annulation des homologations UL, une durée de vie réduite de la lampe ou même des risques d'incendie.
Ce guide détaille les différences entre les supports de lampe shuntés et non-et fournit des conseils clairs sur leurs applications appropriées.
Qu'est-ce qu'un support de lampe (Tombstone) ?
Un support de lampe est l'interface physique et électrique qui sécurise un tube lumineux linéaire (comme les tubes fluorescents ou LED) et le connecte à la source d'alimentation. Il assure une transmission électrique sûre et fiable vers la lampe.
Différences clés : shuntées et non shuntées
La principale distinction réside dans leur configuration électrique interne, qui dicte la manière dont le courant circule vers les broches de la lampe.
Supports de lampe shuntés
Structure interne :Les supports de lampe shuntés sont dotés d'un-pont conducteur intégré (le shunt) qui relie en interne les deux contacts métalliques. Cela crée un seul chemin électrique.
Flux actuel :L'alimentation est fournie d'un côté du support. Le shunt interne permet au courant de passer simultanément à travers les deux contacts, fournissant ainsi un circuit complet aux broches de la lampe à cette seule extrémité. C'est pourquoi certains tubes LED, par exemple, peuvent éclairer avec une alimentation connectée à une seule extrémité du luminaire, tandis que l'autre extrémité sert simplement de support physique.
Caractéristique clé :Leur câblage est plus simple car la connexion interne élimine le besoin de fils séparés pour chaque contact à la même extrémité.
Supports de lampe non shuntés
Structure interne :Les supports de lampe non-shuntés comportent deux contacts complètement séparés et électriquement isolés. Il n'y a pas de pont interne.
Flux actuel :L'alimentation doit être fournie indépendamment à chaque contact via des fils séparés. Le courant entre généralement par une broche à une extrémité du tube, traverse le circuit interne de la lampe et sort par une broche à l'extrémité opposée, formant une boucle continue.
Caractéristique clé :Ils fournissent des chemins électriques indépendants, offrant une plus grande flexibilité pour des configurations de câblage spécifiques, telles que des circuits en série ou des systèmes avec gradateurs.

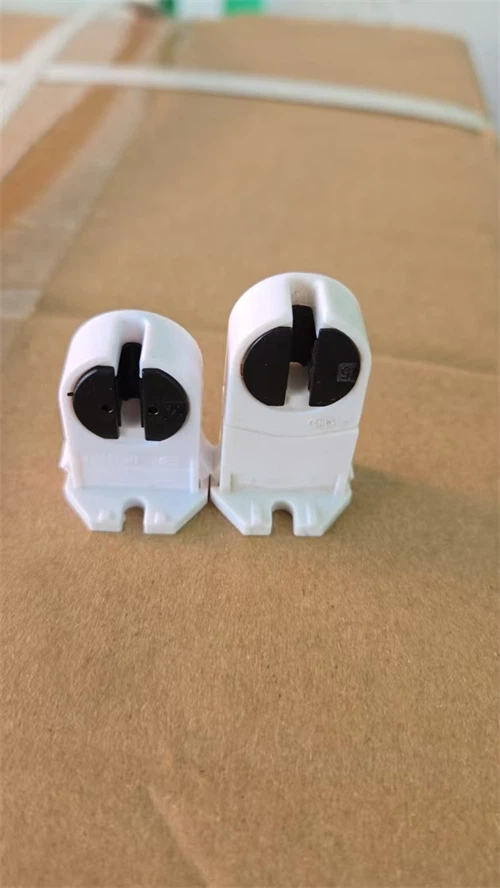

Identification visuelle et tests
Bien que des différences physiques puissent parfois être observées, la méthode la plus fiable pour confirmer le type consiste à utiliser un multimètre réglé en mode continuité. Si le compteur émet un bip lorsque vous touchez les deux contacts, le support est shunté. Aucun bip n'indique un support non-shunté.
Tableau de comparaison : shunté et non shunté-
| Caractéristique/Aspect | Shunté | Non-shunté |
|---|---|---|
| Câblage interne | Les terminaux sont connectés en interne | Les bornes sont électriquement isolées |
| Flux actuel | Chemin unique et unifié | Chemins séparés et indépendants |
| Cas d'utilisation principal | Ballasts fluorescents à démarrage instantané- ; Tubes LED de type A | Circuits en série ; Ballast-tubes LED de dérivation (type B) |
| Compatibilité LED | Fonctionne uniquement avec les LED de type A (plug-and-play) | Requis pour les LED de type B (fil direct-) |
| Dépendance au ballast | Nécessite un ballast pour le fonctionnement | Aucun ballast requis (dans les configurations de ballast-dérivation) |
| Complexité du câblage | Plus simple | Plus complexe, nécessite un câblage soigné |
| Applications courantes | Luminaires fluorescents commerciaux plus anciens | Rénovations LED modernes et installations mises à jour |
Quand choisir shunté ou non ?-Shunté
Le choix dépend principalement du ballast et du type de lampe utilisé.
Choisissez les supports de lampe SHUNTED lorsque :
Vous utiliseztubes fluorescents avec ballast à démarrage instantané-.
Vous installezTubes LED de type A (Plug-and-Play), conçus pour fonctionner avec le ballast fluorescent existant. Le support shunté fournit le chemin électrique correct pour ces systèmes dépendants du ballast-.
Choisissez des supports de lampe NON-SHUNTED lorsque :
Vous effectuez unModernisation des LED avec des tubes LED de type B (Ballast Bypass). Ces tubes nécessitent une tension de ligne continue à chaque extrémité du tube, ce qui n'est possible qu'avec des contacts isolés.
Le luminaire utilise unballast à démarrage-programmé ou-à démarrage rapide(courant dans les anciens systèmes fluorescents).
La configuration du câblage est unecircuit en série.
La candidature impliquesystèmes d'éclairage à intensité variablequi nécessitent un contrôle de courant séparé.
Résumé
En résumé, la décision est simple :
Shunté :Utilisé pourballast-dépendant(fluorescents à démarrage instantané-et LED de type A).
Non-shunté :Utilisé pourballast-contournementou des systèmes à fil-directs (LED de type B) et d'autres applications nécessitant des chemins électriques indépendants.
En cas de doute, consultez toujours les spécifications du fabricant de la lampe ou demandez conseil à un spécialiste en éclairage qualifié pour garantir une installation sûre et conforme.
